主题
黑马就业数据平台（后端接口）（四）
本页对应 黑马就业数据平台（后端接口），共 7 段视频，约 44 分钟。
学习目标
- 能根据组别数据结构，修改 ECharts 柱状图 X 轴类目与 series 中期望薪资、实际薪资数据，并配置 itemStyle 线性渐变色。
- 能通过事件委托为组别按钮绑定点击事件，实现按钮排他高亮，并按点击组号切换 X 轴与 series 数据后重新调用 setOption 渲染。
- 能将男女薪资分布双饼图示例整合到项目中，抽取渲染函数、传入薪资数据，并完成 ECharts 实例初始化与 option 配置。
- 能设置双饼图的 radius 与 center，完成两个饼图的大小、位置布局，并配置 title 数组实现主标题、男生、女生标题及文字样式。
- 能完成男女薪资分布图表的数据映射、颜色、tooltip 配置，移除不需要的 roseType、borderRadius 等属性并验证最终渲染效果。
- 能使用 git status、git add、git commit、git push 完成本地提交与远程仓库推送，并验证远程分支更新结果。
知识点
需求与目标
这一节要完成数据看板中的“每组薪资”图表：默认展示第一组组员的“期望薪资”和“实际薪资”两组柱状图，点击上方组号按钮后，切换高亮状态，并重新渲染对应组别的数据。
先明确效果，再去找实现方式。需求图如下：
为什么需要先看需求图？因为这里不只是画一个柱状图，还要处理组别切换、按钮高亮、坐标轴文字颜色、虚线轴线、柱状图渐变色等细节。先拆成“图表渲染”和“点击切换”两部分，后面就不容易乱。
找示例并抽取配置项
怎么想：ECharts 图表优先去官方示例里找相似结构。这里需要的是柱状图，找到示例后不要整段照搬，而是保留核心 option，再按项目需要调整。
需要先调整的公共设置包括：显示提示框、轴线样式、分割线样式。
javascript
const option = {
tooltip: {},// 显示提示框
xAxis: {
axisLine: {// 轴线样式
lineStyle: {
color: '',
type: ''
}
}
},
yAxis: {
splitLine: {// 分割线样式
lineStyle: {
type: ''
}
}
}
}怎么做：把示例整合到项目后，封装成 renderGroupSalary(groupData)，在首页数据请求完成后调用。这样图表逻辑和接口请求分开，后续维护更清晰。
整合项目并默认渲染第一组
为什么需要先默认渲染？因为页面打开时不能等用户点击后才出现图表，必须先展示一组数据。
转写稿里反复确认了数据结构：groupData 是一个对象，键是组号，例如 1、2、3，每个键对应一个数组。数组每一项里有 name、hope_salary、salary。所以默认取 groupData[1]：
javascript
xAxis: {
type: 'category',
data: groupData[1].map(v => v.name),
axisLine: {
lineStyle: {
color: '#ccc',
type: 'dashed'
}
},
axisLabel: {
color: '#999'
}
}这里要注意：axisLabel.color 要单独设置，否则文字颜色会默认跟随轴线颜色。yAxis.splitLine.lineStyle.type 设为 dashed，让分割线变成虚线。
调整 grid 与柱状图渐变配色
为什么先调 grid？因为坐标轴文字、图例和绘图区容易挤在一起。通过 left/top/right/bottom 给图表留出空间：
javascript
grid: {
left: 70,
top: 30,
right: 30,
bottom: 50
}接着处理 series。笔记强调：提供了标准色，就用标准色。左侧“期望薪资”用绿色渐变，右侧“实际薪资”用蓝色渐变。渐变方向是竖向，所以设置 x:0, y:0, x2:0, y2:1。
javascript
series: [
{
name: '期望薪资',
data: groupData[1].map(v => v.hope_salary),
type: 'bar',
itemStyle: {
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0,
y2: 1,
colorStops: [{
offset: 0, color: '#34D39A'
}, {
offset: 1, color: 'rgba(52,211,154,0.2)'
}],
global: false
}
}
},
{
name: '实际薪资',
data: groupData[1].map(v => v.salary),
type: 'bar',
itemStyle: {
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0,
y2: 1,
colorStops: [{
offset: 0, color: '#499FEE'
}, {
offset: 1, color: 'rgba(73,159,238,0.2)'
}],
global: false
}
}
}
]易错点：不要把渐变写成横向；不要漏掉 global: false；颜色值不要自己另配一套，既然设计给了标准色，就直接使用。
点击切换高亮与数据
为什么切换逻辑要写在 renderGroupSalary 内部？因为点击后要访问 myChart 和 option，写在外面拿不到这两个变量。转写稿里也特别提醒：切换数据要放在这个函数里面。
思路分三步：先做按钮高亮排他，再根据按钮文字拿到组号，最后修改 option 并调用 setOption 重新渲染。
javascript
const btns = document.querySelector('#btns')
btns.addEventListener('click', (e) => {
if (e.target.classList.contains('btn')) {
btns.querySelector('.btn-blue').classList.remove('btn-blue')
e.target.classList.add('btn-blue')
const index = e.target.innerText
const data = groupData[index]
option.xAxis.data = data.map(v => v.name)
option.series[0].data = data.map(v => v.hope_salary)
option.series[1].data = data.map(v => v.salary)
myChart.setOption(option)
}
})这里用事件委托绑定到 #btns，避免给每个按钮循环绑定。e.target.innerText 正好是组号，可以直接作为 groupData 的键。修改完 option 后必须再次调用 setOption，否则数据不会刷新。
易错点：排他时先移除旧的 .btn-blue 再给当前按钮添加；判断点击目标是否包含 btn；切换后三个数据都要更新：xAxis.data、series[0].data、series[1].data。
关键代码整合
完整渲染函数可以按下面结构组织，注意 myChart、option 和点击事件都放在函数内部：
javascript
function renderGroupSalary(groupData) {
const dom = document.querySelector('#lines')
const myChart = echarts.init(dom)
const option = {
tooltip: {},
grid: {
left: 70,
top: 30,
right: 30,
bottom: 50
},
xAxis: {
type: 'category',
data: groupData[1].map(v => v.name),
axisLine: {
lineStyle: {
color: '#ccc',
type: 'dashed'
}
},
axisLabel: {
color: '#999'
}
},
yAxis: {
type: 'value',
splitLine: {
lineStyle: {
type: 'dashed'
}
}
},
series: [
{
name: '期望薪资',
data: groupData[1].map(v => v.hope_salary),
type: 'bar',
itemStyle: {
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0,
y2: 1,
colorStops: [
{ offset: 0, color: '#34D39A' },
{ offset: 1, color: 'rgba(52,211,154,0.2)' }
],
global: false
}
}
},
{
name: '实际薪资',
data: groupData[1].map(v => v.salary),
type: 'bar',
itemStyle: {
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0,
y2: 1,
colorStops: [
{ offset: 0, color: '#499FEE' },
{ offset: 1, color: 'rgba(73,159,238,0.2)' }
],
global: false
}
}
}
]
}
myChart.setOption(option)
const btns = document.querySelector('#btns')
btns.addEventListener('click', (e) => {
if (e.target.classList.contains('btn')) {
btns.querySelector('.btn-blue').classList.remove('btn-blue')
e.target.classList.add('btn-blue')
const index = e.target.innerText
const data = groupData[index]
option.xAxis.data = data.map(v => v.name)
option.series[0].data = data.map(v => v.hope_salary)
option.series[1].data = data.map(v => v.salary)
myChart.setOption(option)
}
})
}最后在首页请求数据后调用：
javascript
const { overview, year, salaryData, groupData, provinceData } = res.data
renderOverview(overview)
renderYearSalary(year)
renderSalary(salaryData)
renderGroupSalary(groupData)提交记录
功能完成后做一次提交：
bash
git add .
git commit -m"数据看板-每组薪资"本节的核心不是“画出一个柱状图”，而是掌握 ECharts 的配置复用：先找示例，再按数据结构替换 xAxis.data 和 series.data，最后通过修改同一个 option 并调用 setOption 完成交互切换。
需求与整体思路

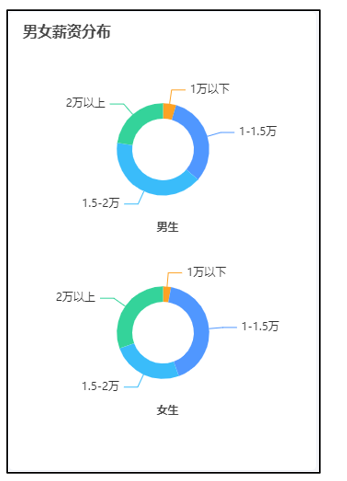

本节要在数据看板中完成“男女薪资分布”图表：上下两个饼图，上方男生、下方女生，左侧一个大标题，两个饼图中间分别写“男生”“女生”。
- 为什么需要：班级薪资分布是把男女生数量合在一起看，这里要把
b_count和g_count拆开，分别展示男女生的薪资区间分布。 - 怎么想：它和刚做过的班级薪资分布很像，仍然走“找示例 → 整合到项目 → 调整设置”的流程。示例可去 ECharts 示例 找饼图，选一个相近的“南丁格尔玫瑰图”，复制成两个
series。 - 怎么做：先去掉不需要的
toolbox、legend，保留series，再封装renderGenderSalary(salaryData)，初始化#gender容器并setOption(option)。 - 易错点：不要忘记把函数放到
getData中调用并传入salaryData；两个饼图初始位置会重叠，后面必须分别调center。
先调饼图大小和位置
- 为什么需要：刚整合时两个饼图叠在一起，几乎看不清，所以先调
series的radius和center。 - 怎么想：
radius控制内外半径，center控制圆心位置；上方图放在['50%','30%']，下方图放在['50%','70%']。 - 怎么做：按笔记给出的位置直接设置：
javascript
const option = {
series: [
{
radius: ['20%', '30%'],
center: ['50%', '30%'],
data: []
},
{
radius: ['20%', '30%'],
center: ['50%', '70%'],
data: []
},
]
}- 易错点：
radius、center里是百分比字符串；两个series都要改，只改一个仍会重叠。
用数组设置多个标题
- 为什么需要：这个图有三个标题：主标题“男女薪资分布”、上方“男生”、下方“女生”。普通对象只能写一个标题，所以要用数组。
- 怎么想：
title写成数组，数组里每个对象就是一个标题的内容和位置。 - 怎么做：
javascript
const option = {
title: [
{
left: 10,
top: 10,
textStyle: {
fontSize: 16
}
},
{
left: '50%',
top: '45%',
textStyle: {
fontSize: 12
}
},
{
left: '50%',
top: '85%',
textStyle: {
fontSize: 12
}
}
],
}- 易错点：
title不是对象而是数组；文字样式写在textStyle里；两个小标题加textAlign: 'center'才能水平居中。
绑定数据、颜色与提示
- 为什么需要：两个饼图要分别显示男生、女生的薪资区间数据，并且去掉玫瑰图不需要的样式。
- 怎么想：第一个
series用salaryData.map取b_count，第二个取g_count，每项返回{ value, name }。 - 怎么做：男生数据写成
data: salaryData.map(v => ({ value: v.b_count, name: v.label }))，女生把b_count换成g_count；去掉roseType和itemStyle.borderRadius；加tooltip: { trigger: 'item' }；颜色用color: ['#fda224', '#5097ff', '#3abcfa', '#34d39a']。 - 易错点：不要把男女字段写反；保留
roseType会让扇区大小随数据变化；tooltip不加，鼠标放上去没有提示。
调用、提交与关键代码
在 getData 中解构出 salaryData 后调用 renderGenderSalary(salaryData)。完成后提交：
bash
git add .
git commit -m"数据看板-男女薪资分布"关键代码如下：
javascript
// 渲染男女薪资分布函数
function renderGenderSalary(salaryData) {
// 初始化实例
const dom = document.querySelector('#gender')
const myChart = echarts.init(dom)
const option = {
tooltip: {
trigger: 'item'
},
color: ['#fda224', '#5097ff', '#3abcfa', '#34d39a'],
title: [
{
text: '男女薪资分布',
left: 10,
top: 10,
textStyle: {
fontSize: 16
}
},
{
text: '男生',
left: '50%',
top: '45%',
textStyle: {
fontSize: 12
},
textAlign: 'center'
},
{
text: '女生',
left: '50%',
top: '85%',
textStyle: {
fontSize: 12
},
textAlign: 'center'
}
],
series: [
{
type: 'pie',
radius: ['20%', '30%'],
center: ['50%', '30%'],
data: salaryData.map(v => {
return { value: v.b_count, name: v.label }
})
},
{
type: 'pie',
radius: ['20%', '30%'],
center: ['50%', '70%'],
data: salaryData.map(v => {
return { value: v.g_count, name: v.label }
})
}
]
}
myChart.setOption(option)
}易错点：函数名、容器 #gender、salaryData 参数三处要一致；两个 series 的数据字段要分别对应 b_count 和 g_count。
课件图示
代码示例
1. 每组薪资（柱状图 + 组别切换）
html
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8" />
<title>每组薪资</title>
<script src="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js"></script>
<style>
.dashboard { width: 640px; margin: 20px auto; font-family: sans-serif; }
#lines { width: 640px; height: 360px; }
#btns { display: flex; gap: 8px; margin-top: 10px; }
.btn {
width: 40px; height: 28px; cursor: pointer;
border: 1px solid #ccc; background: #fff; border-radius: 4px;
}
/* 高亮样式类，切换时只做类名的增删 */
.btn-blue { background: #499fee; border-color: #499fee; color: #fff; }
</style>
</head>
<body>
<div class="dashboard">
<div id="lines"></div>
<div id="btns">
<button class="btn btn-blue">1</button>
<button class="btn">2</button>
<button class="btn">3</button>
<button class="btn">4</button>
</div>
</div>
<script>
// 模拟后端返回的 groupData：键是组号，值是该组成员的薪资数组
const groupData = {
1: [
{ name: '工刚', hope_salary: 12000, salary: 10000 },
{ name: '龚军', hope_salary: 16000, salary: 13000 },
{ name: '张伟', hope_salary: 9000, salary: 8000 },
{ name: '李娜', hope_salary: 18000, salary: 15000 },
{ name: '王强', hope_salary: 14000, salary: 12000 }
],
2: [
{ name: '吕阳', hope_salary: 20000, salary: 18000 },
{ name: '薛秀英', hope_salary: 13000, salary: 11000 },
{ name: '刘洋', hope_salary: 15000, salary: 14000 },
{ name: '陈静', hope_salary: 17000, salary: 16000 },
{ name: '赵磊', hope_salary: 11000, salary: 9000 }
],
3: [
{ name: '孙悦', hope_salary: 15000, salary: 13000 },
{ name: '周杰', hope_salary: 22000, salary: 20000 },
{ name: '吴敏', hope_salary: 10000, salary: 9000 },
{ name: '郑爽', hope_salary: 19000, salary: 17000 },
{ name: '冯超', hope_salary: 12500, salary: 11000 }
],
4: [
{ name: '蒋雯', hope_salary: 21000, salary: 19000 },
{ name: '沈括', hope_salary: 14000, salary: 12000 },
{ name: '韩梅', hope_salary: 16000, salary: 15000 },
{ name: '曹阳', hope_salary: 11000, salary: 10000 },
{ name: '许诺', hope_salary: 17500, salary: 16000 }
]
}
// 渲染每组薪资
function renderGroupSalary(groupData) {
// 初始化实例（必须在函数内部初始化，后面的事件回调才拿得到 myChart）
const dom = document.querySelector('#lines')
const myChart = echarts.init(dom)
// 定义选项和数据
const option = {
// 显示提示框
tooltip: {},
// 绘图网格
grid: {
left: 70,
top: 30,
right: 30,
bottom: 50
},
xAxis: {
type: 'category',
// 默认渲染第一组的数据
data: groupData[1].map(v => v.name),
// 线的类型、颜色
axisLine: {
lineStyle: {
color: '#ccc',
type: 'dashed'
}
},
// 刻度标签文字颜色
axisLabel: {
color: '#999'
}
},
yAxis: {
type: 'value',
// 分割线类型
splitLine: {
lineStyle: {
type: 'dashed'
}
}
},
// series 中放多个对象，就渲染多个图形
series: [
{
name: '期望薪资',
data: groupData[1].map(v => v.hope_salary),
type: 'bar',
itemStyle: {
// 柱状图的渐变色
color: {
type: 'linear',
x: 0, y: 0, x2: 0, y2: 1,
colorStops: [
{ offset: 0, color: '#34D39A' }, // 0% 处的颜色
{ offset: 1, color: 'rgba(52,211,154,0.2)' } // 100% 处的颜色
],
global: false
}
}
},
{
name: '实际薪资',
data: groupData[1].map(v => v.salary),
type: 'bar',
itemStyle: {
color: {
type: 'linear',
x: 0, y: 0, x2: 0, y2: 1,
colorStops: [
{ offset: 0, color: '#499FEE' },
{ offset: 1, color: 'rgba(73,159,238,0.2)' }
],
global: false
}
}
}
]
}
// 基于选项和数据绘制图表
myChart.setOption(option)
// 切换效果：事件委托到父容器
const btns = document.querySelector('#btns')
btns.addEventListener('click', (e) => {
if (e.target.classList.contains('btn')) {
// 1. 排他：先取消上一个高亮，再高亮当前
btns.querySelector('.btn-blue').classList.remove('btn-blue')
e.target.classList.add('btn-blue')
// 2. 拿到点击的组号（按钮文字就是 groupData 的键）
const index = e.target.innerText
const data = groupData[index]
// 3. 修改同一个 option 的数据
option.xAxis.data = data.map(v => v.name)
option.series[0].data = data.map(v => v.hope_salary)
option.series[1].data = data.map(v => v.salary)
// 4. 重新渲染
myChart.setOption(option)
}
})
}
renderGroupSalary(groupData)
</script>
</body>
</html>要点解释
myChart必须在renderGroupSalary函数内部初始化：写在函数外面，点击事件回调里就拿不到实例，无法setOption。- 切换只改
option的三个地方：xAxis.data、series[0].data、series[1].data，然后再次myChart.setOption(option)，ECharts 会合并并重绘。 - 高亮用「排他思想」：
btns.querySelector('.btn-blue').classList.remove('btn-blue')先取消旧的，再给当前按钮classList.add('btn-blue')；用事件委托绑在#btns上，避免给每个按钮循环绑定。 - 易错点：
groupData的键是1/2/3...，而e.target.innerText是字符串，对象取值时会自动转成字符串键，所以能对上；但不要写成groupData[e.target]。 - 易错点：渐变色的
x2:0, y2:1表示从上到下（Y 轴方向）的线性渐变，写成x2:1就变成横向渐变了。
2. 男女薪资分布（双饼图 + 多标题）
html
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8" />
<title>男女薪资分布</title>
<script src="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js"></script>
<style>
#gender { width: 640px; height: 420px; margin: 20px auto; }
</style>
</head>
<body>
<div id="gender"></div>
<script>
// 模拟后端返回的 salaryData
const salaryData = [
{ label: '1万以下', b_count: 12, g_count: 18 },
{ label: '1万-2万', b_count: 32, g_count: 28 },
{ label: '2万以上', b_count: 9, g_count: 6 }
]
// 渲染男女薪资分布
function renderGenderSalary(salaryData) {
// 初始化实例
const dom = document.querySelector('#gender')
const myChart = echarts.init(dom)
const option = {
// 提示框
tooltip: {
trigger: 'item'
},
// 不写 legend 就不会显示图例组件
// 调色盘
color: ['#fda224', '#5097ff', '#3abcfa', '#34d39a'],
// 标题用数组，可以设置多个
title: [
{
text: '男女薪资分布',
left: 10,
top: 10,
textStyle: { fontSize: 16 }
},
{
text: '男生',
left: '50%',
top: '45%',
textStyle: { fontSize: 12 },
textAlign: 'center'
},
{
text: '女生',
left: '50%',
top: '85%',
textStyle: { fontSize: 12 },
textAlign: 'center'
}
],
series: [
{
type: 'pie',
radius: ['20%', '30%'],
// 圆心坐标：第一项横坐标，第二项纵坐标
center: ['50%', '30%'],
data: salaryData.map(v => ({
value: v.b_count,
name: v.label
}))
},
{
type: 'pie',
radius: ['20%', '30%'],
center: ['50%', '70%'],
data: salaryData.map(v => ({
value: v.g_count,
name: v.label
}))
}
]
}
myChart.setOption(option)
}
renderGenderSalary(salaryData)
</script>
</body>
</html>要点解释
title写成数组，数组里每个对象就是一个标题（主标题 + 两个副标题），位置用left/top百分比配合textAlign: 'center'让文字相对圆心居中。- 两个饼图靠
center区分位置：['50%','30%']在上、['50%','70%']在下；radius: ['20%','30%']是内外半径，写成百分比才不会挤在一起。 - 数据用
map映射成{ value, name }：上图用b_count（男生），下图用g_count（女生）；name取v.label作为提示框文字。 - 易错点：原示例里的
roseType: 'radius'（南丁格尔玫瑰图）会让扇区大小随数据变化，数据差异大时图形一大一小，本需求要删掉；itemStyle.borderRadius圆角也要删掉。 - 易错点：不写
legend配置项图例就不会显示；tooltip的trigger: 'item'才会在饼图扇区上出提示。 - 易错点：
map回调里return { value: ..., name: ... }用箭头函数直接返回对象时，必须用小括号把对象包起来，否则会被当成函数体。
3. 整合到项目：统一取数后依次渲染
javascript
// index.js —— 与上面两个渲染函数放在同一个文件中即可运行
// 首页-统计数据
async function getData() {
// 真实项目写法（axios 拦截器已处理过响应）：
// const res = await axios({ url: '/dashboard' })
// 这里用 mock 模拟接口返回，方便本地跑通
const res = await mockDashboard()
// 通过解构语法简化数据取值
const { overview, year, salaryData, groupData, provinceData } = res.data
// 调用函数-渲染顶部数据
// renderOverview(overview)
// 调用函数-渲染薪资走势
// renderYearSalary(year)
// 调用函数-渲染薪资分布
// renderSalary(salaryData)
// 调用函数-渲染每组薪资
renderGroupSalary(groupData)
// 调用函数-渲染男女薪资分布
renderGenderSalary(salaryData)
}
// 模拟接口
function mockDashboard() {
return Promise.resolve({
data: {
overview: {},
year: [],
salaryData: [
{ label: '1万以下', b_count: 12, g_count: 18 },
{ label: '1万-2万', b_count: 32, g_count: 28 },
{ label: '2万以上', b_count: 9, g_count: 6 }
],
groupData: {
1: [{ name: '工刚', hope_salary: 12000, salary: 10000 }],
2: [{ name: '吕阳', hope_salary: 20000, salary: 18000 }]
},
provinceData: []
}
})
}
getData()要点解释
- 数据只在
getData里取一次，res.data解构后把groupData、salaryData分别传给两个渲染函数，渲染函数只负责「拿数据 → 拼 option → setOption」。 - 易错点：解构要写在
res.data上（const { overview, ... } = res.data），写成const { ... } = res会拿到undefined。 - 易错点：
renderGroupSalary内部用groupData[1]做默认渲染，所以接口必须返回带1号键的数据，否则首次渲染就报错。 - 整合完成后提交：
git add .→git commit -m"数据看板-男女薪资分布"→git push。
常见错误
现象： 点击组别后只有按钮高亮变化，图表数据不变。
原因： 只改了按钮样式，未同步修改option.xAxis.data和两个series.data，或修改后未再次setOption。
修法： 在点击处理中取当前组数据，依次更新 X 轴、期望薪资、实际薪资，最后调用myChart.setOption(option)。现象： 切换几次后出现多个按钮同时高亮。
原因： 只给当前按钮加高亮类，未先清除旧高亮；或选择器范围过大误删/误加。
修法： 先移除当前高亮类，再给e.target添加；在按钮容器内查找旧高亮，避免全局误操作。现象： 点击按钮无反应，或拿到组号后图表报错/空白。
原因： 未判断点击目标是否为按钮；用innerText取值时带空格；组号与groupData的键不一致。
修法： 事件委托中先判断classList.contains('btn')，用textContent.trim()取组号，并确认groupData的键为 1–8。现象： 男女薪资两个饼图重叠，或一个饼图过大遮住另一个。
原因： 两个series的center、radius未分别设置，仍沿用示例默认值。
修法： 分别设置上下两个饼图的center和radius，先固定骨架再填数据，最后浏览器验收是否重叠。现象： 男女薪资饼图数据错位，男生图显示女生数据，或提示名称全是示例名。
原因：data未映射为{ value, name }，或b_count/g_count用反。
修法： 男生图映射b_count，女生图映射g_count，name统一取label，并在 tooltip 中核对。现象： 饼图扇形大小随数据剧烈变化，或出现不需要的圆角/图例。
原因： 保留了示例中的roseType、itemStyle.borderRadius、legend等配置。
修法： 删除不需要的roseType、圆角和图例配置；只保留需求要求的标题、调色盘、tooltip 和 series。现象： 标题只显示一个，或三个标题位置错乱。
原因：title写成对象而非数组；多个标题未分别设置left、top、textStyle、textAlign。
修法： 用数组组织三个标题，分别设置主标题、男生、女生的位置和字号，并居中验收。现象： 本地已提交，但远程仓库看不到最新代码。
原因： 只执行了git add/git commit，未执行推送。
修法： 用git status、git log检查本地状态，再执行git push，最后到远程分支确认提交记录。
练习
- 完成“每组薪资”切换：点击 1–8 按钮时高亮排他，X 轴姓名、期望薪资、实际薪资同步切换；验收连续切换 3 组以上不串数据。
- 给每组薪资柱状图补上
tooltip，并将 X 轴线、Y 轴分割线调整为虚线；鼠标悬浮时能显示对应姓名和薪资。 - 实现男女薪资双饼图：两个饼图上下分布、不重叠，隐藏图例，使用给定调色盘，并补齐男生/女生标题。
- 将
salaryData正确映射到上下两个饼图：男生用b_count，女生用g_count，名称用label；删除roseType和多余圆角后对比扇形大小。 - 完成一次交付：提交本次看板代码并推送到远程分支，检查
git status、git log、git remote -v和远程提交记录。
原视频对照
| # | 视频 | 时长 |
|---|---|---|
| 1 | 案例-每组薪资-数据处理 | 07:24 |
| 2 | 案例-每组薪资-切换组别 | 12:42 |
| 3 | 案例-男女薪资分布-整合图例 | 07:33 |
| 4 | 案例-男女薪资分布饼图大小位置设置 | 03:18 |
| 5 | 案例-男女薪资分布-标题设置 | 05:00 |
| 6 | 案例-男女薪资分布完成 | 05:00 |
| 7 | 上传远程仓库 | 03:30 |
小结
- 多图联动优先复用同一个 ECharts 实例和
option，切换时只改数据再setOption，不要重复初始化。 - 组别按钮适合用事件委托处理，排他高亮、取组号、切数据应放在同一点击流程中完成。
- 多
series、多title用数组组织；先定位置和大小骨架，再填数据，验收更高效。 - 饼图数据必须明确映射为
{ value, name }，男女数据源要分清b_count与g_count。 - 示例配置不能照搬，
roseType、legend、圆角等不需要的项要主动删除，避免干扰视觉。 - 看板验收重点看数据对应、图形不重叠、tooltip 可用、按钮高亮正确。
- 交付前必须同时检查本地提交和远程推送，避免只
commit未push。
