黑马就业数据平台（后端接口）（三）

本页对应 黑马就业数据平台（后端接口），共 7 段视频，约 52 分钟。

学习目标

• 能为 ECharts 折线图添加并配置提示框组件，设置 show: true 与 trigger: 'axis'，实现鼠标悬停时按坐标轴触发提示。
• 能独立封装薪资分布饼图渲染函数，完成数据接收、ECharts 实例初始化、配置项调用与 setOption 整合，并在页面中正确渲染图表。
• 能修改薪资分布饼图的关键配置，包括标题、图例位置、series.name、内外半径 radius、itemStyle、label、labelLine、高亮状态及扇区颜色。
• 能对薪资分布原始数据进行转换处理，通过 map 将标签映射为 name、将男女人数求和映射为 value，并验证提示框数据与图表展示一致。
• 能为每组薪资柱状图整合多系列示例，配置 grid、tooltip、X 轴轴线样式、Y 轴分割线样式及虚线效果。
• 能替换每组薪资 X 轴数据并设置坐标轴文字颜色，通过中括号语法读取分组数据，使用 map 提取每组名称并验证图表显示效果。

知识点

需求与实现思路

本节要做的是数据看板中的“班级薪资分布”圆环图：标题在左上，图例在底部居中，四段薪资数据用不同颜色表示，扇区之间有白色间隔和圆角。整体步骤仍是：先找 ECharts 示例，再整合到项目，最后逐项调整配置。

为什么需要：直接手写配置容易漏项，先找官方示例能快速得到可运行的骨架。怎么想：示例只负责“能显示”，项目里还要封装函数、接真实数据、按设计稿改样式。怎么做：按 title → series → color 的顺序调整。易错点：不要一上来就改所有属性，先让图出来，再逐项对照需求调。

找示例并整合到项目

为什么需要：薪资分布是饼图/圆环图，不是折线图，示例类型要选对。怎么想：在 ECharts 示例页进入“饼图”，找带内外半径的圆环图示例，转写稿中选的是第二个圆环图。怎么做：在 index.js 中封装 renderSalary(salaryData)，在 getData() 里解构出 salaryData 并调用；先 console.log(salaryData) 验证数据，再删掉打印。给图表容器加上 id="salary"。易错点：函数名、容器 id、调用位置要对应；不要把所有配置直接塞进 getData()。

先初始化实例，再用 setOption 出图

为什么需要：ECharts 绘图分“初始化实例”和“设置配置项”两步。怎么想：先拿到 DOM，再 echarts.init(dom)，最后 myChart.setOption(option)。怎么做：

const dom = document.querySelector('#salary')
const myChart = echarts.init(dom)
// 准备 option
myChart.setOption(option)

易错点：querySelector 的 id 必须和页面一致；没有初始化实例就调用 setOption 会报错；示例配置先复制过来，确认图能出现再改。

调整 title 与 legend

为什么需要：示例的标题和图例位置通常不符合设计稿。怎么想：标题放左上，图例从默认顶部改到底部居中。怎么做：title 设置 text: '班级薪资分布'、left: 10、top: 15；legend 设置 bottom: '5%'、left: 'center'。转写稿中还通过文档查过 textStyle.fontSize 来试标题字号，但关键代码最终未保留该设置。易错点：图例默认在上方，容易和标题挤在一起；bottom 和 top 不要同时乱设。

调整 series：圆环、间距与标签

为什么需要：需求是圆环图，并且扇区之间有白色圆角间隔。怎么想：对照示例改 name、type、radius、itemStyle、label、labelLine，不需要的高亮和标签先关掉。怎么做：配置骨架如下：

const option = {
  title: {
    left: '',
    top: ''
  },
  series: [
    {
      name: '', // 名字，tooltip 会用到
      type: '', // 类型
      radius: '', // 半径
      itemStyle: {}, // 区域样式
      emphasis: {}, // 高亮样式
      label: {}, // 文本
      labelLine: {}, // 文本引导线
      avoidLabelOverlap: '', // 避免重叠
      data: [] // 数据
    }
  ],
  color: [] // 调色盘
}

关键设置：type: 'pie'；radius: ['55%', '70%']，数组第一项是内半径，第二项是外半径；itemStyle 中 borderRadius: 15、borderColor: '#fff'、borderWidth: 2；label.show: false、labelLine.show: false。转写稿中验证过：label 控制扇区文字，labelLine 控制引导线，不关掉会多出文字和线；avoidLabelOverlap 是防止标签重叠策略，圆环图不设置也可以。易错点：radius 写成两个值才是圆环；borderWidth 是扇区间隔粗细；emphasis 不需要高亮放大时可注释掉。

处理 salaryData 与 color

为什么需要：接口数据不能直接给饼图用，必须转成 { value, name }。怎么想：label 对应 name，g_count + b_count 对应 value，即女生和男生数量求和。怎么做：

data: salaryData.map(v => {
  return {
    value: v.g_count + v.b_count,
    name: v.label
  }
})

调色盘与 series 同级：color: ['#fda224', '#5097ff', '#3abcfa', '#34d39a']。转写稿中鼠标悬浮第一项显示“1万以下 7”，正好验证 4 + 3 = 7。易错点：不要把 label 直接当 value；color 不要写进 series 内部；饼图 tooltip.trigger 用 'item'。

关键代码与提交

// 渲染薪资分布函数
function renderSalary(salaryData) {
  // 初始化实例
  const dom = document.querySelector('#salary')
  const myChart = echarts.init(dom)

  // 定义属性和数据
  const option = {
    title: {
      text: '班级薪资分布',
      left: 10,
      top: 15
    },
    tooltip: {
      trigger: 'item'
    },
    legend: {
      bottom: '5%',
      left: 'center'
    },
    series: [
      {
        name: '班级薪资分布',
        type: 'pie',
        radius: ['55%', '70%'],
        itemStyle: {
          borderRadius: 15,
          borderColor: '#fff',
          borderWidth: 2
        },
        label: {
          show: false
        },
        labelLine: {
          show: false
        },
        data: salaryData.map(v => {
          return {
            value: v.g_count + v.b_count,
            name: v.label
          }
        })
      }
    ],
    color: ['#fda224', '#5097ff', '#3abcfa', '#34d39a']
  }

  myChart.setOption(option)
}

// 首页-统计数据
async function getData() {
  const res = await axios({
    url: '/dashboard',
  })
  const { overview, year, salaryData, groupData, provinceData } = res.data

  renderOverview(overview)
  renderYearSalary(year)
  renderSalary(salaryData)
}

完成后提交：

git add .
git commit -m"数据看板-薪资分布"

易错点：提交前确认 #salary 容器存在、salaryData 已解构传入；如果图例数量不对，先检查接口返回和 map 结果。

需求与实现思路

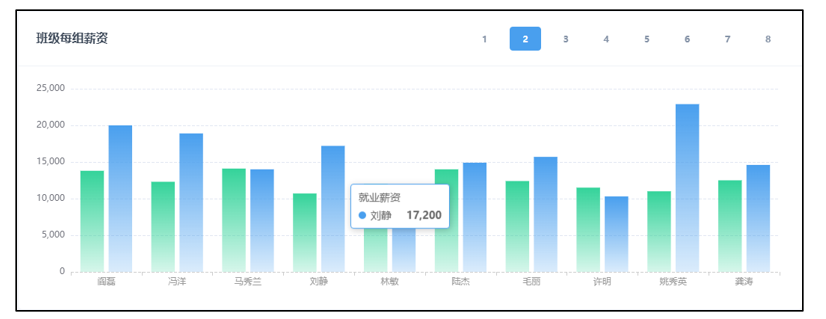

为什么需要：数据看板里要展示“每组薪资”对比，横轴是组内成员，纵轴是薪资，同一成员要同时看到“期望薪资”和“实际薪资”，所以用双柱状图。
怎么想：仍然沿用“找示例 → 整合到项目 → 调整配置”的流程。先找柱状图示例，再把两组柱子拼到一个 series 里。
怎么做：打开 ECharts 示例页，选基础柱状图，再结合多柱示例，在 series 中放两个对象，分别表示期望薪资和实际薪资。
易错点：不要一上来手写全部配置，先让示例跑起来，再按需求改 grid、坐标轴、颜色和数据。

整合到项目：封装渲染函数

为什么需要：首页 getData 里会拿到多块数据，每组薪资数据是 groupData，需要单独封装渲染函数，避免所有逻辑堆在 getData 里。
怎么想：转写稿中先打印 groupData，控制台看到它是一个对象，键是 1 到 8 组；默认先渲染第一组，所以取 groupData[1]。
怎么做：定义 renderGroupSalary(groupData)，初始化 #lines 容器，准备 option，最后 myChart.setOption(option)；在 getData 中解构出 groupData 并调用该函数。
易错点：对象键是数字时不能写 groupData.1，必须用中括号：groupData[1]。转写稿里也是先打印确认结构，再写 groupData[1].map(...)。

调整提示框、坐标轴与网格

为什么需要：默认示例的提示框、轴线和分割线样式与设计稿不一致。
怎么想：提示框加 tooltip: {} 就能出现；X 轴轴线用 axisLine.lineStyle 改颜色和虚线；Y 轴横向分割线用 splitLine.lineStyle 改虚线；网格位置按需求给的 left:70、top:30、right:30、bottom:50 调。
怎么做：在 option 中加：

tooltip: {},
grid: { left: 70, top: 30, right: 30, bottom: 50 },
xAxis: {
  axisLine: { lineStyle: { color: '#ccc', type: 'dashed' } },
  axisLabel: { color: '#999' }
},
yAxis: {
  splitLine: { lineStyle: { type: 'dashed' } }
}

易错点：axisLabel 的文字颜色默认会和轴线颜色一致，所以要单独设置 color:'#999'。转写稿调试时先只改 xAxis.data，发现文字变了但柱子数据没变，是因为 series 还没接数据；继续改 series 后才完整。

两组柱子的渐变色

为什么需要：设计稿给了标准色，直接用标准色才能和看板统一。
怎么想：每组两根柱子，series 里放两个对象；每根柱子用线性渐变 itemStyle.color。
怎么做：第一个系列 name:'期望薪资'，数据取 hope_salary，渐变从 #34D39A 到 rgba(52,211,154,0.2)；第二个系列 name:'实际薪资'，数据取 salary，渐变从 #499FEE 到 rgba(73,159,238,0.2)。
易错点：xAxis.data 用 groupData[1].map(v => v.name)，两个系列分别用 map(v => v.hope_salary) 和 map(v => v.salary)，不要取错字段。

点击按钮切换每组数据

为什么需要：页面上有分组按钮，点击后要切换高亮并换一组薪资数据。
怎么想：按钮点击后做三件事：切换高亮、取对应组数组、调用 setOption 重新渲染。
怎么做：给 #btns 绑定点击事件，先移除旧的 .btn-blue，再给当前按钮加上；用 e.target.innerText 作为组名取 groupData[index]，更新 option.xAxis.data、option.series[0].data、option.series[1].data，最后 myChart.setOption(option)。
易错点：修改了 option 后必须再调用 setOption，图形才会更新；按钮高亮不要只加不移除，否则会出现多个高亮。

关键代码

// 渲染每组薪资函数
function renderGroupSalary(groupData) {
  // 初始化实例
  const dom = document.querySelector('#lines')
  const myChart = echarts.init(dom)

  const option = {
    tooltip: {},
    grid: {
      left: 70,
      top: 30,
      right: 30,
      bottom: 50
    },
    xAxis: {
      type: 'category',
      data: groupData[1].map(v => v.name),
      axisLine: {
        lineStyle: {
          color: '#ccc',
          type: 'dashed'
        }
      },
      axisLabel: {
        color: '#999'
      }
    },
    yAxis: {
      type: 'value',
      splitLine: {
        lineStyle: {
          type: 'dashed'
        }
      }
    },
    series: [
      {
        name: '期望薪资',
        data: groupData[1].map(v => v.hope_salary),
        type: 'bar',
        itemStyle: {
          color: {
            type: 'linear',
            x: 0,
            y: 0,
            x2: 0,
            y2: 1,
            colorStops: [{
              offset: 0, color: '#34D39A'
            }, {
              offset: 1, color: 'rgba(52,211,154,0.2)'
            }],
            global: false
          }
        }
      },
      {
        name: '实际薪资',
        data: groupData[1].map(v => v.salary),
        type: 'bar',
        itemStyle: {
          color: {
            type: 'linear',
            x: 0,
            y: 0,
            x2: 0,
            y2: 1,
            colorStops: [{
              offset: 0, color: '#499FEE'
            }, {
              offset: 1, color: 'rgba(73,159,238,0.2)'
            }],
            global: false
          }
        }
      }
    ]
  }

  myChart.setOption(option)

  const btns = document.querySelector('#btns')
  btns.addEventListener('click', (e) => {
    if (e.target.classList.contains('btn')) {
      btns.querySelector('.btn-blue').classList.remove('btn-blue')
      e.target.classList.add('btn-blue')

      const index = e.target.innerText
      const data = groupData[index]

      option.xAxis.data = data.map(v => v.name)
      option.series[0].data = data.map(v => v.hope_salary)
      option.series[1].data = data.map(v => v.salary)

      myChart.setOption(option)
    }
  })
}

async function getData() {
  const res = await axios({
    url: '/dashboard',
  })
  const { overview, year, salaryData, groupData, provinceData } = res.data

  renderOverview(overview)
  renderYearSalary(year)
  renderSalary(salaryData)
  renderGroupSalary(groupData)
}

提交记录

git add .
git commit -m"数据看板-每组薪资"

课件图示

代码示例

1. 薪资分布（圆环饼图）

<!DOCTYPE html>
<html lang="zh-CN">
<head>
  <meta charset="UTF-8" />
  <title>数据看板 - 薪资分布</title>
  <script src="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js"></script>
  <style>
    /* 容器必须有宽高，否则图表渲染不出来 */
    #salary { width: 600px; height: 400px; }
  </style>
</head>
<body>
  <div id="salary"></div>

  <script>
    // 模拟接口返回的 salaryData（真实项目里来自 /dashboard 接口）
    const salaryData = [
      { label: '1万以下',   g_count: 4,  b_count: 3  },
      { label: '1万-1.5万', g_count: 12, b_count: 12 },
      { label: '1.5万-2万', g_count: 9,  b_count: 5  },
      { label: '2万以上',   g_count: 3,  b_count: 1  }
    ]

    // 渲染薪资分布函数
    function renderSalary(salaryData) {
      // 初始化实例
      const dom = document.querySelector('#salary')
      const myChart = echarts.init(dom)

      // 定义属性和数据
      const option = {
        title: {
          text: '班级薪资分布',
          left: 10,
          top: 15,
          textStyle: {
            fontSize: 16 // 主标题文字大小
          }
        },
        tooltip: {
          trigger: 'item'
        },
        legend: {
          // 离容器下侧的距离
          bottom: '5%',
          left: 'center'
        },
        series: [
          {
            name: '班级薪资分布', // 名字，tooltip 会用到
            type: 'pie',          // type=pie 饼图
            // 数组第一项是内半径，第二项是外半径 → 圆环图
            radius: ['55%', '70%'],
            // 图形样式
            itemStyle: {
              borderRadius: 15, // 圆角
              borderColor: '#fff',
              borderWidth: 2
            },
            // 饼状图说明文本
            label: {
              show: false
            },
            // 说明文本的指引线
            labelLine: {
              show: false
            },
            // 圆环图不需要防止标签重叠策略
            // avoidLabelOverlap: false,
            data: salaryData.map(v => {
              return {
                value: v.g_count + v.b_count, // 男生 + 女生
                name: v.label
              }
            })
          }
        ],
        // 调色盘
        color: ['#fda224', '#5097ff', '#3abcfa', '#34d39a']
      }

      // 根据属性和数据绘制图表
      myChart.setOption(option)
    }

    renderSalary(salaryData)
  </script>
</body>
</html>

关键行与易错点

• echarts.init(dom) 之前 DOM 必须已存在；容器 CSS 没给宽高时图表是 0×0，页面上什么都看不到。
• radius: ['55%', '70%'] 是数组 → 圆环图，第一项是内圆半径、第二项是外圆半径；写成单个值就退化成实心饼图。
• label / labelLine 要写成 { show: false } 这个对象形式，不能把这两个配置项整个删掉，删掉后会回退到默认值（文字和引导线又出现了）。
• data 用 map 把接口数据转成 { value, name }：value 是 g_count + b_count（男女求和），name 取 label，这样 legend 和 tooltip 才能显示“1万以下”这类文案。
• series.name 决定 tooltip 里显示的名字，要写成和标题一致的“班级薪资分布”。
• color 调色盘的顺序与 data 的顺序一一对应，四个薪资区间四个颜色。
• itemStyle 里的 borderRadius / borderColor / borderWidth 是画扇形之间那道白色缝隙和圆角的关键，三者配合才有“分段圆环”的效果。

---

2. 每组薪资（双柱状图 + 切换高亮）

<!DOCTYPE html>
<html lang="zh-CN">
<head>
  <meta charset="UTF-8" />
  <title>数据看板 - 每组薪资</title>
  <script src="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js"></script>
  <style>
    #lines { width: 700px; height: 400px; }
    #btns { margin: 10px 0; }
    .btn {
      width: 44px; height: 28px; margin-right: 8px;
      border: 1px solid #ccc; background: #fff; color: #333;
      border-radius: 4px; cursor: pointer;
    }
    .btn-blue { background: #499fee; border-color: #499fee; color: #fff; }
  </style>
</head>
<body>
  <div id="lines"></div>
  <div id="btns">
    <button class="btn btn-blue">1</button>
    <button class="btn">2</button>
    <button class="btn">3</button>
  </div>

  <script>
    // 模拟接口返回的 groupData（键为组号 1~8，此处只演示 3 组）
    const groupData = {
      1: [
        { name: '龚军', hope_salary: 12000, salary: 11000 },
        { name: '郝涛', hope_salary: 15000, salary: 13000 },
        { name: '张三', hope_salary: 10000, salary: 9000  },
        { name: '李四', hope_salary: 18000, salary: 16000 }
      ],
      2: [
        { name: '王五', hope_salary: 9000,  salary: 8000  },
        { name: '赵六', hope_salary: 14000, salary: 12000 },
        { name: '孙七', hope_salary: 11000, salary: 10000 }
      ],
      3: [
        { name: '周八', hope_salary: 13000, salary: 12500 },
        { name: '吴九', hope_salary: 16000, salary: 14000 }
      ]
    }

    // 渲染每组薪资函数
    function renderGroupSalary(groupData) {
      // 初始化实例
      const dom = document.querySelector('#lines')
      const myChart = echarts.init(dom)

      // 定义选项和数据
      const option = {
        // 显示提示框
        tooltip: {},
        // 绘图网格
        grid: {
          left: 70,
          top: 30,
          right: 30,
          bottom: 50
        },
        xAxis: {
          type: 'category',
          // 默认渲染第一组的数据
          data: groupData[1].map(v => v.name),
          // 线的类型、颜色
          axisLine: {
            lineStyle: {
              color: '#ccc',
              type: 'dashed'
            }
          },
          // 坐标轴刻度标签的相关设置
          axisLabel: {
            color: '#999' // 文字颜色单独设置，默认跟随轴线颜色
          }
        },
        yAxis: {
          type: 'value',
          // 分割线的类型
          splitLine: {
            lineStyle: {
              type: 'dashed'
            }
          }
        },
        // series 里设置多个图形，就会渲染多个图形
        series: [
          {
            name: '期望薪资',
            data: groupData[1].map(v => v.hope_salary),
            type: 'bar',
            itemStyle: {
              color: {
                type: 'linear',
                x: 0, y: 0, x2: 0, y2: 1,
                colorStops: [
                  { offset: 0, color: '#34D39A' },              // 0% 处的颜色
                  { offset: 1, color: 'rgba(52,211,154,0.2)' }  // 100% 处的颜色
                ],
                global: false
              }
            }
          },
          {
            name: '实际薪资',
            data: groupData[1].map(v => v.salary),
            type: 'bar',
            itemStyle: {
              color: {
                type: 'linear',
                x: 0, y: 0, x2: 0, y2: 1,
                colorStops: [
                  { offset: 0, color: '#499FEE' },              // 0% 处的颜色
                  { offset: 1, color: 'rgba(73,159,238,0.2)' }  // 100% 处的颜色
                ],
                global: false
              }
            }
          }
        ]
      }

      // 基于选项和数据绘制图表
      myChart.setOption(option)

      // 高亮切换
      const btns = document.querySelector('#btns')
      btns.addEventListener('click', (e) => {
        if (e.target.classList.contains('btn')) {
          btns.querySelector('.btn-blue').classList.remove('btn-blue')
          e.target.classList.add('btn-blue')

          // 数据切换：按钮文字就是组号
          const index = e.target.innerText
          const data = groupData[index]

          option.xAxis.data = data.map(v => v.name)
          option.series[0].data = data.map(v => v.hope_salary)
          option.series[1].data = data.map(v => v.salary)

          // 重新渲染
          myChart.setOption(option)
        }
      })
    }

    renderGroupSalary(groupData)
  </script>
</body>
</html>

关键行与易错点

• series 里放两个对象就是两根柱子；只放一个就是单柱。
• xAxis.data 与 series[i].data 的长度必须一致，否则柱子会错位或缺失。
• 渐变柱用 type: 'linear' 的配置对象，x:0, y:0, x2:0, y2:1 表示从上到下渐变；colorStops 的 offset 是 0~1 的百分比。
• 轴线虚线是 xAxis.axisLine.lineStyle.type: 'dashed'；文字颜色 axisLabel.color 要单独设，默认跟随轴线颜色，只改 axisLine 的话文字也会跟着变色。
• 横向分割线是 yAxis.splitLine.lineStyle.type，别和 axisLine 混淆（axisLine 是竖直的那根轴线）。
• 点击切换用事件委托挂在 #btns 上，先判断 e.target.classList.contains('btn')，避免点到容器本身；切换高亮要先 remove('btn-blue') 再给当前按钮 add。
• 按钮文字 e.target.innerText 是字符串，groupData[index] 能取到数字键的数据（对象数字键本质是字符串），但如果是数组就不能这么写。
• 改完 option 之后必须再调一次 myChart.setOption(option) 才会重绘，只改对象不会自动刷新。

---

3. 整合入口：getData 拉数据 → 解构 → 分别渲染

<!DOCTYPE html>
<html lang="zh-CN">
<head>
  <meta charset="UTF-8" />
  <title>数据看板 - 整合</title>
  <script src="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js"></script>
  <style>
    #salary { width: 520px; height: 360px; }
    #lines  { width: 700px; height: 360px; }
    #btns { margin: 10px 0; }
    .btn {
      width: 44px; height: 28px; margin-right: 8px;
      border: 1px solid #ccc; background: #fff; color: #333;
      border-radius: 4px; cursor: pointer;
    }
    .btn-blue { background: #499fee; border-color: #499fee; color: #fff; }
  </style>
</head>
<body>
  <div id="salary"></div>
  <div id="lines"></div>
  <div id="btns">
    <button class="btn btn-blue">1</button>
    <button class="btn">2</button>
    <button class="btn">3</button>
  </div>

  <script>
    // 模拟接口返回的完整数据（真实项目由 axios 请求 /dashboard 得到）
    const mockRes = {
      data: {
        overview: {},
        year: [],
        salaryData: [
          { label: '1万以下',   g_count: 4,  b_count: 3  },
          { label: '1万-1.5万', g_count: 12, b_count: 12 },
          { label: '1.5万-2万', g_count: 9,  b_count: 5  },
          { label: '2万以上',   g_count: 3,  b_count: 1  }
        ],
        groupData: {
          1: [
            { name: '龚军', hope_salary: 12000, salary: 11000 },
            { name: '郝涛', hope_salary: 15000, salary: 13000 },
            { name: '张三', hope_salary: 10000, salary: 9000  }
          ],
          2: [
            { name: '王五', hope_salary: 9000,  salary: 8000  },
            { name: '赵六', hope_salary: 14000, salary: 12000 }
          ],
          3: [
            { name: '周八', hope_salary: 13000, salary: 12500 }
          ]
        },
        provinceData: []
      }
    }

    // 渲染薪资分布（饼图）
    function renderSalary(salaryData) {
      const myChart = echarts.init(document.querySelector('#salary'))
      myChart.setOption({
        title: { text: '班级薪资分布', left: 10, top: 15 },
        tooltip: { trigger: 'item' },
        legend: { bottom: '5%', left: 'center' },
        series: [{
          name: '班级薪资分布',
          type: 'pie',
          radius: ['55%', '70%'],
          itemStyle: { borderRadius: 15, borderColor: '#fff', borderWidth: 2 },
          label: { show: false },
          labelLine: { show: false },
          data: salaryData.map(v => ({ value: v.g_count + v.b_count, name: v.label }))
        }],
        color: ['#fda224', '#5097ff', '#3abcfa', '#34d39a']
      })
    }

    // 渲染每组薪资（柱状图）
    function renderGroupSalary(groupData) {
      const myChart = echarts.init(document.querySelector('#lines'))
      const option = {
        tooltip: {},
        grid: { left: 70, top: 30, right: 30, bottom: 50 },
        xAxis: {
          type: 'category',
          data: groupData[1].map(v => v.name),
          axisLine: { lineStyle: { color: '#ccc', type: 'dashed' } },
          axisLabel: { color: '#999' }
        },
        yAxis: {
          type: 'value',
          splitLine: { lineStyle: { type: 'dashed' } }
        },
        series: [
          {
            name: '期望薪资',
            type: 'bar',
            data: groupData[1].map(v => v.hope_salary),
            itemStyle: {
              color: {
                type: 'linear', x: 0, y: 0, x2: 0, y2: 1,
                colorStops: [
                  { offset: 0, color: '#34D39A' },
                  { offset: 1, color: 'rgba(52,211,154,0.2)' }
                ],
                global: false
              }
            }
          },
          {
            name: '实际薪资',
            type: 'bar',
            data: groupData[1].map(v => v.salary),
            itemStyle: {
              color: {
                type: 'linear', x: 0, y: 0, x2: 0, y2: 1,
                colorStops: [
                  { offset: 0, color: '#499FEE' },
                  { offset: 1, color: 'rgba(73,159,238,0.2)' }
                ],
                global: false
              }
            }
          }
        ]
      }
      myChart.setOption(option)

      // 切换高亮 + 重新渲染
      const btns = document.querySelector('#btns')
      btns.addEventListener('click', (e) => {
        if (e.target.classList.contains('btn')) {
          btns.querySelector('.btn-blue').classList.remove('btn-blue')
          e.target.classList.add('btn-blue')

          const index = e.target.innerText
          const data = groupData[index]

          option.xAxis.data = data.map(v => v.name)
          option.series[0].data = data.map(v => v.hope_salary)
          option.series[1].data = data.map(v => v.salary)
          myChart.setOption(option)
        }
      })
    }

    // 首页-统计数据
    async function getData() {
      // 真实项目：const res = await axios({ url: '/dashboard' })
      const res = await Promise.resolve(mockRes)

      // 通过解构语法，简化数据取值
      const { overview, year, salaryData, groupData, provinceData } = res.data

      // 调用函数-渲染薪资分布
      renderSalary(salaryData)

      // 调用函数-渲染每组薪资
      renderGroupSalary(groupData)
    }

    getData()
  </script>
</body>
</html>

关键行与易错点

• 一次请求拿回所有图表数据，再用解构 const { overview, year, salaryData, groupData, provinceData } = res.data 取出，各渲染函数只接收自己那一份，互不干扰。
• 每个图表一个 DOM 对应一个 echarts 实例，echarts.init 写在各渲染函数内部，不要在外面 init 一次然后到处复用。
• 渲染函数里不要再用 console.log 打印数据，调试完就删掉，避免上线后控制台一堆输出。
• getData() 是 async 函数，DOM 结构必须在脚本执行前就存在（脚本放 </body> 前），否则 querySelector('#salary') 拿到 null，echarts.init(null) 直接报错。
• 真实项目里换成 axios 后，注意响应拦截器已经把数据剥了一层还是没剥，res.data 的层级要按实际接口返回调整。
• 每完成一个图表就 git add . && git commit -m"数据看板-薪资分布"，分步提交便于回滚。

常见错误

1. 鼠标悬浮饼图，提示框显示的是 series 或英文示例名

• 现象：tooltip 里出现 series、Search Engine 之类字样，与图例中的"1万以下"对不上。
• 原因：series.name 仍是从示例里抄来的值，tooltip 取的是 series.name 而非 title.text。
• 修法：把 series.name 改成与业务一致的文案（如"班级薪资分布"），改完悬浮验证一次。

2. 饼图扇区显示 NaN 或整块饼只有一种颜色

• 现象：图形能出来但比例全错，或者控制台报 value 相关错误。
• 原因：直接把接口返回的 salaryData（{label, g_count, b_count}）塞给了 series.data，ECharts 需要的是 {value, name}。
• 修法：先 console.log 看清字段，再 map 成 { value: g_count + b_count, name: label }；转换完打印一次结果数组确认。

3. 圆环中间冒出文字、外部带引导线

• 现象：设计稿是干净的圆环，实际渲染出扇区名称文字和折线。
• 原因：label / labelLine 默认 show 为 true，把属性整行删掉等于恢复默认显示。
• 修法：保留属性并显式写 show: false；同理 emphasis 若不需要，也不能删，要显式处理。

4. 点击"第 2 组"按钮，高亮变了但柱子没变（或图表空白）

• 现象：按钮样式切换正常，图形数据纹丝不动。
• 原因：只改了按钮 class，没改 option 里的数据；或改了 series.data 却忘了重新 setOption；或只更新了 series 没更新 xAxis.data，导致横轴还是上一组的人名。
• 修法：切换时同步更新 option.xAxis.data、option.series[0].data、option.series[1].data 三处，最后统一 myChart.setOption(option)。

5. 按钮高亮错乱，多个按钮同时变蓝 / 第一次点击无反应

• 现象：连点几次后出现两个蓝按钮，或者点按钮内部文字时事件不触发。
• 原因：只给新按钮加了类，没有先清掉旧的；事件委托时用 e.target 命中了按钮内部的子元素。
• 修法：先用 querySelector('.btn-blue') 移除旧类再加新类；判断条件用 e.target.classList.contains('btn') 做兜底，取数据时用按钮上的稳定标识（如 dataset）而非 innerText。

6. 取 groupData[1] 报 Cannot read properties of undefined

• 现象：页面白屏或图表区空白，控制台报 map 相关错误。
• 原因：接口返回的 groupData 是对象 {1: [...], 2: [...]}，用 groupData[0] 取不到；或解构时字段名拼错（groupData 写成 groupdata）。
• 修法：先打印整个 res.data 确认层级与键名；数字键只能用中括号取值，groupData.1 是语法错误。

7. 柱状图渐变不生效，柱子是纯色或颜色上下颠倒

• 现象：itemStyle.color 写了字符串，或渐变方向反了（顶部浅底部深）。
• 原因：color 传了字符串而非 linear 对象；或 x2/y2 写反。
• 修法：用 { type:'linear', x:0, y:0, x2:0, y2:1, colorStops:[...] }，y2:1 表示自上而下，0% 放深色、100% 放透明浅色。

练习

1. 圆环中心文字 给薪资分布饼图加上"鼠标移入某扇区时，圆环中心显示该扇区的名称与人数，移出后文字消失"的效果。要求移出后中心区域不残留任何文字（提示：需要同时处理 emphasis.label 和默认 label，并注意 position 设置）。

2. 动态生成分组按钮 现在 1~8 组的按钮是写死在 HTML 里的。改为根据 groupData 的键动态生成按钮，并在渲染完成后默认选中第 1 组。验证点：按钮数量与数据组数一致，点击任意按钮图表都能正确切换。

3. 重复点击拦截 改造切换逻辑：当用户点击的已经是当前高亮按钮时，不再调用 setOption。用 console.count() 或控制台输出证明重复点击确实被拦截了。

4. 折线图自定义提示框 把折线图的 tooltip 改成自定义 formatter，一次显示该月的"期望薪资 / 实际薪资"两行内容。验证点：悬浮任意月份，提示框只出现一条，且两条数据都齐全、单位正确。

5. 窗口自适应 页面缩放或窗口大小变化时，让三个图表都能自动适配容器宽度。要求说明：为什么不能只在 init 时传死宽高，以及 resize 应该监听在哪个对象上、何时需要调用。

原视频对照

#	视频	时长
1	案例-折线图提示框组件完成	02:01
2	案例-薪资分布图表整合	07:28
3	案例-薪资分布修改配置1	13:18
4	案例-薪资分布-修改配置2	10:52
5	案例-每组薪资整合示例	06:59
6	案例-每组薪资-轴线样式完成	04:54
7	案例-每组薪资-x轴数据及文字样式	07:09

小结

1. "找示例 → 整合 → 调配置"是 ECharts 所有图表的通用落地路径，示例代码只是起点，交付物是配置项，别指望抄完就能用。
2. 改配置要有顺序：先改一眼能看到的（title / legend / color），再改结构（series 数量与类型），最后改数据。一次改一堆，出问题时无从定位。
3. 设计稿给的数值要照抄，不要凭感觉试。grid、radius、颜色值这类参数，UI 给了就用；文档查不到含义的属性，就去控制台改值看效果，这是最快的验证方式。
4. 后端数据结构几乎从不等于 ECharts 期望结构，map 转换是常态。转换之前必须先打印原始数据，看清字段名和嵌套层级。
5. 图表更新不重新 init，改完 option 再 setOption 即可；同一个 DOM 上重复 init 会产生多实例，导致渲染异常。
6. show 类属性默认多为 true，想关闭必须显式写 false。删掉属性不等于关闭，反而会恢复默认显示——这是圆环图出现多余文字和引导线的高发原因。
7. 交互的本质是"改数据 → 重渲染"，样式切换与图表数据要分开维护。按钮高亮和数据更新是两件事，任何一件漏掉，都会出现"看起来点了但没反应"的现象。
